测吊一体化作业车

< >

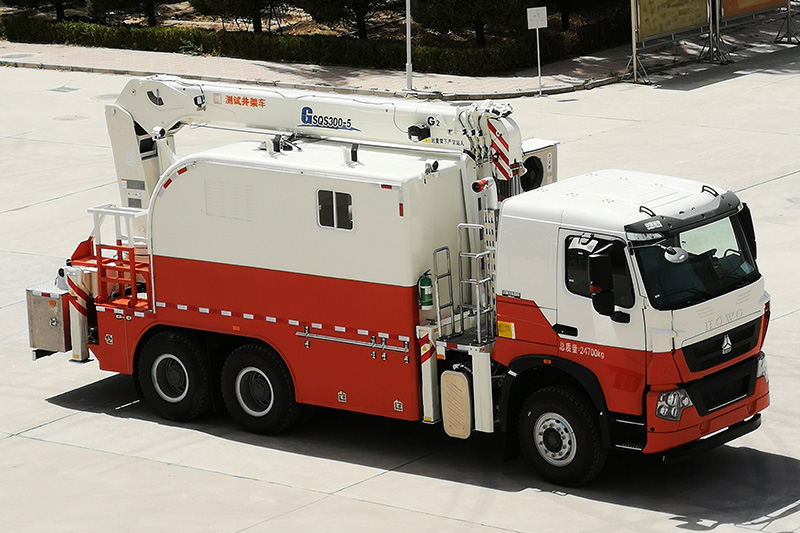

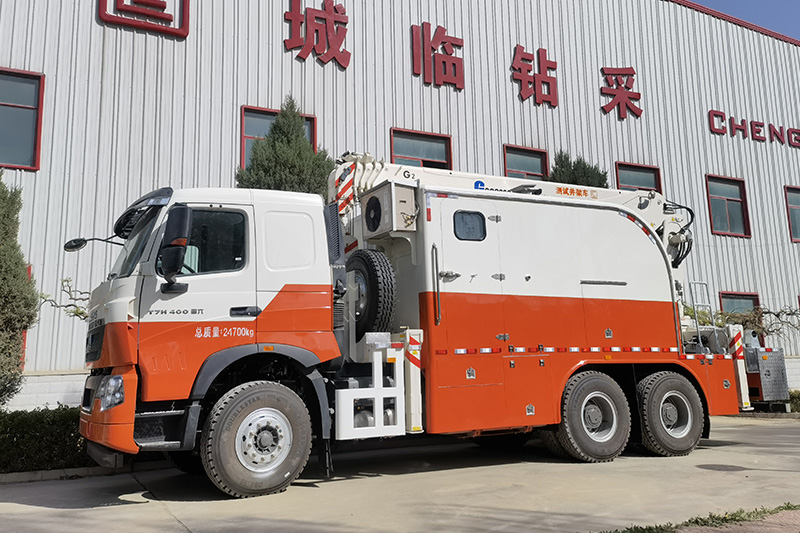

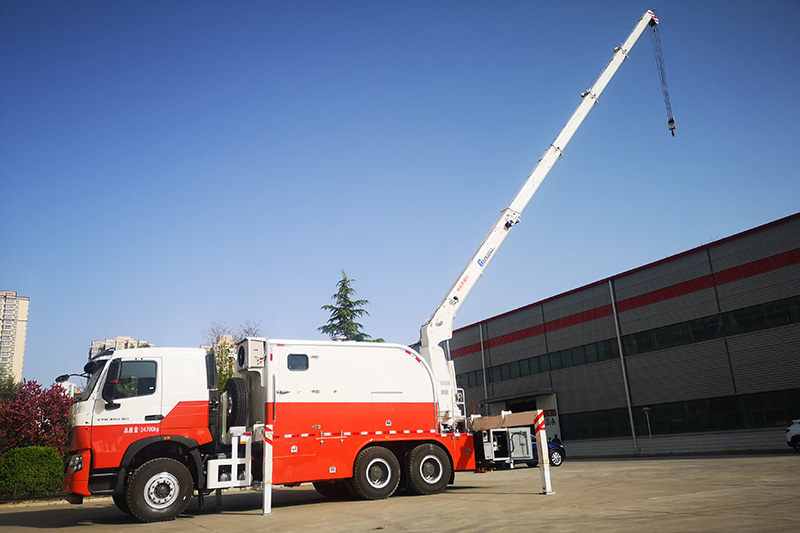

测试井架车LC5250TCS

海狮牌LC5250TCS测试井架车较常规生产测试车减少了配套车辆和操作人员,节约了人工、油料、维修、运行等生产成本。不仅降低了交通安全风险,提高了施工作业效率,而且减少了碳排量,保护了生态环境,符合国家关于油田作业车辆的各项法律法···

海狮牌LC5250TCS测试井架车较常规生产测试车减少了配套车辆和操作人员,节约了人工、油料、维修、运行等生产成本。不仅降低了交通安全风险,提高了施工作业效率,而且减少了碳排量,保护了生态环境,符合国家关于油田作业车辆的各项法律法规和标准规范,真正实现了一车多用。

产品特点

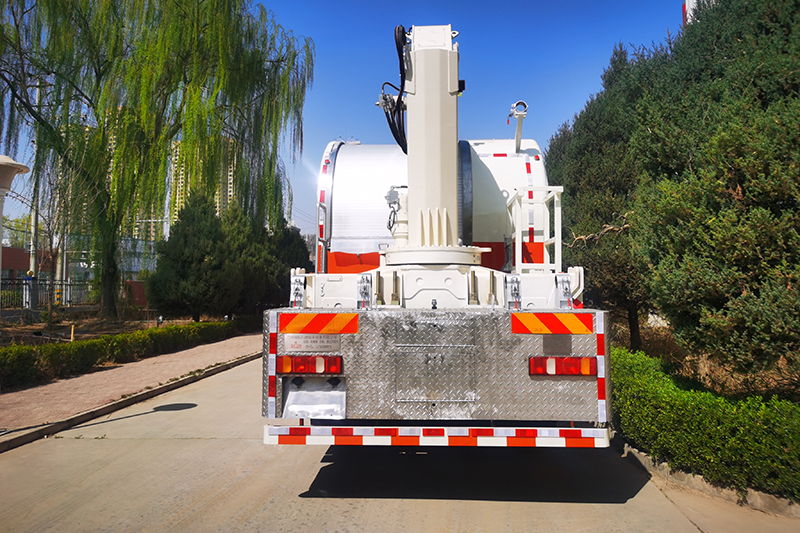

  • 随车起重机在设备后端居中设置,整车左右重心在中心线上,保证行车安全。

  • 起重机H型前后四支腿,配备吊机13T,性能优于国内其它测吊一体车,作业幅度、作业高度基本满足国内不同地区试井需求。

  • 本设备的传动系统选用进口泵、马达、减速机,计量系统选用国际知名品牌。

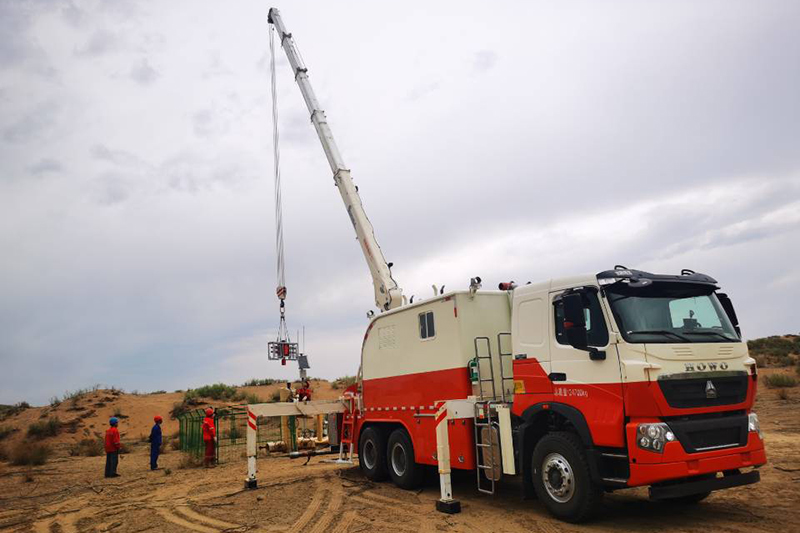

  • 适用气井高速震击作业,满足水井钢丝试压、投劳等作业。

基本配置

序号

 项目

参数

1

最大起升力矩

330kN·m

2

基本臂最大起升重量

13t

3

最大伸臂长度

18.75m

4

最大起升高度

20.2 m

5

起重机自重

4.6t

6

起重机最大工作压力

26MPa

7

液压系统额定流量

80+40  L/min

8

起升速度

12m/s

9

操作方式

手动/车辆右后侧站立操纵

10

支腿结构形式

双腔伸缩方箱支腿

11

回转范围

360°全回转

12

安全装置

过载保护(卸荷)、过卷保护(卸荷)、溢流阀、起升平衡阀、回转平衡阀、变幅平衡阀

13

起升机构

单起升机构,为液压马达+行星机构(常闭制动)

14

吊钩安放位置

驾驶室后车厢前

15

伸缩臂

1节基本臂和5节伸缩臂组成,同步伸缩

技术参数

项目

参数

绞车

容量

钢丝7000m(Φ2.8mm)

提升能力

20kN

提升速度

钢丝120-20000m(震击、投捞)

传动形式

液压链

液压系统

exroth/DANFOSS

计量系统

benchmark/ASEP/国产

底盘

重汽ZZ1257N464HF1(豪沃国六底盘)

驱动形式

6*4

乘员人数

2人

整车外形尺寸

长*宽*高 9450mmx2500mmx3900mm

轴距

4325mm+1350mm

发动机

型号

MC11.40-61

功率

297Kw, 1900r/min

最大扭矩

1000~1400r/min时最大扭矩输出1900N·m

变速箱

HW19709XST,带同步器

整备质量

25t

最高车速

90km/h

接近角

20°

离去角

11°
